SMC

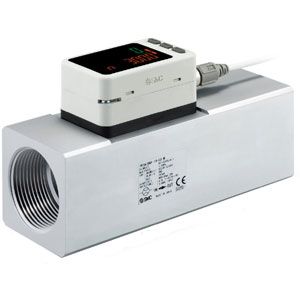

PF3A703H-F10-FS
€ 789,92
Flowschakelaar digitaal, G1" Flowbereik 30 tot 3000 l/min PNP Ampere
Voorraad EU magazijn. Actuele levertijd 3 werkdagen
Productdetails
Merk
SMC
Aansluiting
G1"
Product soort
Flowschakelaar
Uitvoering
PNP-A
Beschermingsgraad
IP 65
Omgevingstemperatuur
0°C / 50°C
Medium temperatuur
0°C / 50°C
Werkdruk maximaal (bar)
15
Werkdruk minimaal (bar)
1
Medium
Inert gas, Lucht
PF3A helpt u met uw efficiëntie
Gebruik één product om lekkages te detecteren en hou het luchtverbruik zichtbaar - 100:1 flowratio met bijna geen drukverlies.
Verkrijg in een oogopslag meer informatie – 2-regelig display met direct tot 4 gelijktijdige waarden, waaronder flow, druk en temperatuur.
Automatiseer uw monitoringproces op een slimme manier - IO-Link voor online parametrisering en het opvragen van numerieke data. Parallelle analoge output is mogelijk.
Realiseer een alles-in-een oplossing - mogelijkheid om met een geïntegreerde druk - en temperatuursensor aan te sluiten op een luchtverzorgingsunit.
En veel meer.........
Toepasbaar medium: lucht, N2
3-kleuren 2 of 4-schermen display
Outputs: IO-Link, NPN/PNP en analoge/externe input
Nominale flowbereiken: van 10 tot 12.000 l/min
IP65-behuizing.
De PF3A703H-F10-FS:
Nominaal debietbereik: 03 (30 tot 3000 l/min)
Schroefdraadtype: F [G (ISO 1179-1-conform)]
Poortgrootte: 10 (1)
Uitgangsspecificaties: FS (uit: PNP; func: analoge stroomuitgang <-> externe ingang)
Aansluitdraad: Met aansluitdraad en M12-connector, 3 m
Eenheidsspecificatie: Eenheidsselectiefunctie
Kalibratiecertificaat: Geen, certificaat in zowel Engels als Japans
Maximale temperatuur mediumdruk: 50 ºC
Minimale temperatuur mediumdruk: 0 ºC
Testdruk: 2.25 MPa
Algemene energietoevoer: 24 VDC ±10 %
Toelatingen: CE marking (EMC Directive, RoHS Directive)
Responstijd: Select from 1 s, 2 s, or 5 s
Intern spanningsverlies: PNP output type: 2 V or less (at load current of 80 mA)
Stroomverbruik: 150 mA or less
Luchtvochtigheidsbereik: Operating/Stored: 35 to 85 % RH (No condensation)
Behuizing: IP65
Herhaalbaarheid: Switch output/Display: ±1.0 % F.S Analogue output: ±1.0 % F.S
Toepasbaar medium: Air, Nitrogen
Nominaal drukbereik: 0.1 to 1.5 MPa
Maximale stroombelasting: 80 mA
Materiaal voor mediumcontact: Aluminum alloy, PPS, HNBR [Sensor: Pt, Au, Fe, Lead glass (exempted from the RoHS application), Al2O3]
Werktemperatuurbereik: Operating: 0 to 50 °C, Stored: -10 to 60 °C (No freezing or condensation)
Kleinste insteleenheid: 2 l/min
Maximaal toegepaste spanning: 28 VDC
Hysterese modus: Variable from 0
Weergave: LCD, 2-screen display (Main screen/Sub screen) Main screen: Red/Green, Sub screen: Orange Main screen: 5 digits, 7 segment, Sub screen: 6 digits, 7 segment
Weergave nauwkeurigheid: ±3.0 % F.S.
Indicatielampje: OUT indicator: Red LED is ON when output is ON
Testspanning: 1000 VAC for 1 minute between terminals and housing
Isolatieweerstand: 50 MΩ (500 VDC measured via megohmmeter) between terminals and housing
Maximale vloeistoftemperatuur: 50 °C
Minimale vloeistoftemperatuur: 0 °C
Methode flowdetectie: Thermal type
Instellingsbereik directe flow: 30 to 3150 l/min
Instellingsbereik geaccumuleerde flow: 0 to 999,999,999,990 L
Geaccumuleerd volume per puls: Select from 100 L/pulse or 1000 L/pulse
Geaccumuleerde waarde houdfunctie: Interval of 2 or 5 minutes can be selected
Drukkenmerken: ±2.5 % F.S. (0.1 to 1.0 MPa, 0.5 MPa standard)
Elektrische bescherming: Polarity protection
Nauwkeurigheid analoge uitgang: ±3.0 % F.S.
Nauwkeurigheid temperatuurkenmerken: ±5.0 % F.S. (Ambient temperature of 0 to 50 °C, 25 °C standard)
Uitgangsmodus
Select from Instantaneous output (Hysteresis mode or Window comparator mode), Accumulated output, or Accumulated pulse output
Bediening schakelaar:Select from Normal or Reversed output
Uitgangsbeveiliging schakelaar: Over current protection
Analoge uitgang: Current output: 4 to 20 mA
Impedantie: Output impedance: Approx. 1 kΩ
Externe ingang: No-voltage input: 0.4 V or less
Externe ingangsmodus: Select from Accumulated value external reset or Peak/Bottom value reset
Externe ingangstijd: 30 ms or longer
Weergavebereik geaccumuleerde flow: 0 to 999,999,999,990 L
Minimale weergave-eenheid: 2 l/min
Minimale weergave-eenheid geaccumuleerde flow: 10 L
Lengte kabel met connector: 3 m
Gewicht: 0.900 Kg
Gebruik één product om lekkages te detecteren en hou het luchtverbruik zichtbaar - 100:1 flowratio met bijna geen drukverlies.
Verkrijg in een oogopslag meer informatie – 2-regelig display met direct tot 4 gelijktijdige waarden, waaronder flow, druk en temperatuur.
Automatiseer uw monitoringproces op een slimme manier - IO-Link voor online parametrisering en het opvragen van numerieke data. Parallelle analoge output is mogelijk.
Realiseer een alles-in-een oplossing - mogelijkheid om met een geïntegreerde druk - en temperatuursensor aan te sluiten op een luchtverzorgingsunit.
En veel meer.........
Toepasbaar medium: lucht, N2
3-kleuren 2 of 4-schermen display
Outputs: IO-Link, NPN/PNP en analoge/externe input
Nominale flowbereiken: van 10 tot 12.000 l/min
IP65-behuizing.
De PF3A703H-F10-FS:
Nominaal debietbereik: 03 (30 tot 3000 l/min)
Schroefdraadtype: F [G (ISO 1179-1-conform)]
Poortgrootte: 10 (1)
Uitgangsspecificaties: FS (uit: PNP; func: analoge stroomuitgang <-> externe ingang)
Aansluitdraad: Met aansluitdraad en M12-connector, 3 m
Eenheidsspecificatie: Eenheidsselectiefunctie
Kalibratiecertificaat: Geen, certificaat in zowel Engels als Japans
Maximale temperatuur mediumdruk: 50 ºC
Minimale temperatuur mediumdruk: 0 ºC
Testdruk: 2.25 MPa
Algemene energietoevoer: 24 VDC ±10 %
Toelatingen: CE marking (EMC Directive, RoHS Directive)
Responstijd: Select from 1 s, 2 s, or 5 s
Intern spanningsverlies: PNP output type: 2 V or less (at load current of 80 mA)
Stroomverbruik: 150 mA or less
Luchtvochtigheidsbereik: Operating/Stored: 35 to 85 % RH (No condensation)
Behuizing: IP65
Herhaalbaarheid: Switch output/Display: ±1.0 % F.S Analogue output: ±1.0 % F.S
Toepasbaar medium: Air, Nitrogen
Nominaal drukbereik: 0.1 to 1.5 MPa
Maximale stroombelasting: 80 mA
Materiaal voor mediumcontact: Aluminum alloy, PPS, HNBR [Sensor: Pt, Au, Fe, Lead glass (exempted from the RoHS application), Al2O3]
Werktemperatuurbereik: Operating: 0 to 50 °C, Stored: -10 to 60 °C (No freezing or condensation)
Kleinste insteleenheid: 2 l/min
Maximaal toegepaste spanning: 28 VDC
Hysterese modus: Variable from 0
Weergave: LCD, 2-screen display (Main screen/Sub screen) Main screen: Red/Green, Sub screen: Orange Main screen: 5 digits, 7 segment, Sub screen: 6 digits, 7 segment
Weergave nauwkeurigheid: ±3.0 % F.S.
Indicatielampje: OUT indicator: Red LED is ON when output is ON
Testspanning: 1000 VAC for 1 minute between terminals and housing
Isolatieweerstand: 50 MΩ (500 VDC measured via megohmmeter) between terminals and housing
Maximale vloeistoftemperatuur: 50 °C
Minimale vloeistoftemperatuur: 0 °C
Methode flowdetectie: Thermal type
Instellingsbereik directe flow: 30 to 3150 l/min
Instellingsbereik geaccumuleerde flow: 0 to 999,999,999,990 L
Geaccumuleerd volume per puls: Select from 100 L/pulse or 1000 L/pulse
Geaccumuleerde waarde houdfunctie: Interval of 2 or 5 minutes can be selected
Drukkenmerken: ±2.5 % F.S. (0.1 to 1.0 MPa, 0.5 MPa standard)
Elektrische bescherming: Polarity protection
Nauwkeurigheid analoge uitgang: ±3.0 % F.S.
Nauwkeurigheid temperatuurkenmerken: ±5.0 % F.S. (Ambient temperature of 0 to 50 °C, 25 °C standard)
Uitgangsmodus
Select from Instantaneous output (Hysteresis mode or Window comparator mode), Accumulated output, or Accumulated pulse output
Bediening schakelaar:Select from Normal or Reversed output
Uitgangsbeveiliging schakelaar: Over current protection
Analoge uitgang: Current output: 4 to 20 mA
Impedantie: Output impedance: Approx. 1 kΩ
Externe ingang: No-voltage input: 0.4 V or less
Externe ingangsmodus: Select from Accumulated value external reset or Peak/Bottom value reset
Externe ingangstijd: 30 ms or longer
Weergavebereik geaccumuleerde flow: 0 to 999,999,999,990 L
Minimale weergave-eenheid: 2 l/min
Minimale weergave-eenheid geaccumuleerde flow: 10 L
Lengte kabel met connector: 3 m
Gewicht: 0.900 Kg
